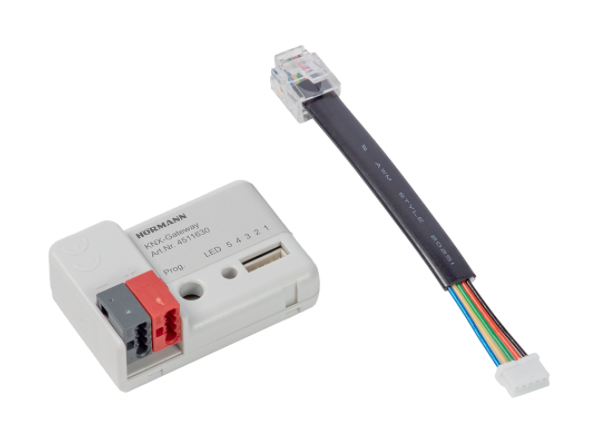

KNX-gateway | 4511630*

Productgegevens

Artikelnummer: 4511630

Productomschrijving

Gateway voor de aansturing van Hörmannaandrijvingen en aansturingen via de KNXgebouwautomatisering • Met 10 cm aansluitkabel, met systeemstekker • KNX-buskabel • Beschermingsgraad: alleen voor droge ruimtes • Temperatuurbereik: –20 °C tot +60 °C • Bedrijfsspanning: 24 V DC • Behuizing: kunststof • Kleur: lichtgrijs RAL 7035 • Afmetingen (B × H ×D): 43 × 28 × 15 mm • Systeemvoorwaarden KNX • Beheer via KNX (ETS) • Compatibel – SupraMatic serie 4 – ProMatic serie 4. Niet geschikt voor oudere versies zoals serie 2 en 3!!

Let op!! Na het aansluiten van de KNX-Gateway moet u de motor resetten zodat de KNX gevonden word. Advies: onderstaand eerst een keer door lezen en daarna uitvoeren.

Voor de Supramatic: Haal de stekker uit het stopcontact. Wacht 10 seconden. Druk de PRG knop in en houd deze ingedrukt. Steek de stekker in het stopcontact. Houd de PRG ingedrukt tot dat de lamp uit gaat en op het scherm een C en dan een U verschijnt. Druk op pijltje omhoog. Hier kunt u uw type deur selecteren 01( sectionaldeur) druk op PRG er verschijnt een L. Druk op pijltje omhoog de deur gaat een cycli maken van 3x dicht en open voor het afstellen van de deur. Als dit afgerond is dan is KNX zichtbaar.

Voor Promatic 4: Haal de stekker uit het stopcontact. Wacht 10 seconden. Druk de P knop in en houd deze ingedrukt. Steek de stekker in het stopcontact. Houd de P ingedrukt tot dat de lamp uit gaat. Het rode lampje zal knipperen. Druk 1x op P. de deur gaat een cycli maken van 3x dicht en open voor het afstellen van de deur. Als dit afgerond is dan is KNX zichtbaar.
